液相と固体粒子を分離するにはいくつかの方法が使用されており、デカンター遠心分離機とディスク遠心分離機が遠心分離の一般的な装置です。
デカンタ型遠心分離機は、その効率的で安定した分離性能により好まれており、連続的な固液分離プロセスに適しています。対照的に、ディスク遠心分離機は、コンパクトな設計と微粒子の高い分離精度により、要求の高い分離作業に広く使用されています。特定のアプリケーション要件に応じて、これら 2 種類の装置を処理ワークフローで個別に使用することも、連携して操作して理想的な分離結果を達成することもできます。
ユーザーが適切な種類の遠心分離機を選択できるように、デカンタ型遠心分離機とディスク型遠心分離機の特性、機能、および技術パラメータを比較して詳しく説明します。
1 デカンタ型遠心分離機の特徴と機能
1.1 構造と動作原理

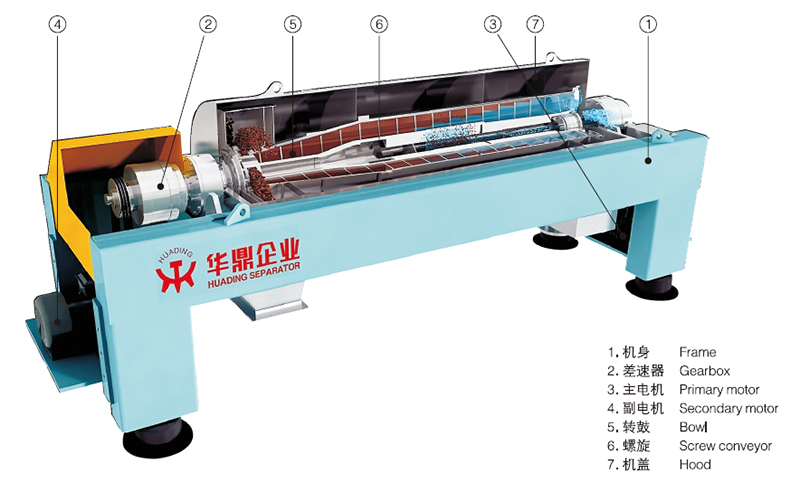

デカンタ遠心分離機は、水平スパイラル沈降遠心分離機とも呼ばれ、主に回転ドラム、スパイラルコンベア、差動ギアボックス、および駆動機構で構成されています。その動作原理には、飼料混合物をドラムに注入することが含まれ、高速回転によって発生する遠心力により、混合物中の固体粒子がドラム壁に沈降します。スパイラルコンベアの役割は、ドラムから沈降した固体粒子を排出し、反対側の端から液相を排出することです。デカンタ遠心分離機は、連続分離操作、特に固体粒子の含有量が高い材料に適しています。
1.2 技術的パラメータ
●回転数:通常2,000~5,000rpmですが、材料の特性に応じて調整可能です。速度が速いほど分離効率は向上しますが、それに応じてエネルギー消費も増加します。
●G 力:デカンタ遠心分離機の遠心力は通常 1,000 ~ 5,000 G であり、中密度から高密度の固液分離に適しています。
●処理能力:装置の大きさや材料の特性にもよりますが、1時間あたり数百リットルから数百キロリットルの処理が可能です。
•スパイラルディファレンシャル:ディファレンシャルギアボックスはドラムとスパイラルコンベア間の差動速度を調整し、固形物の排出速度を制御し、それによって分離性能に影響を与えます。
•構造材料:腐食を防止し、機器の寿命を確保するために、通常はステンレス鋼で作られています。
2 ディスク型遠心分離機の特徴と機能
2.1 構造と動作原理

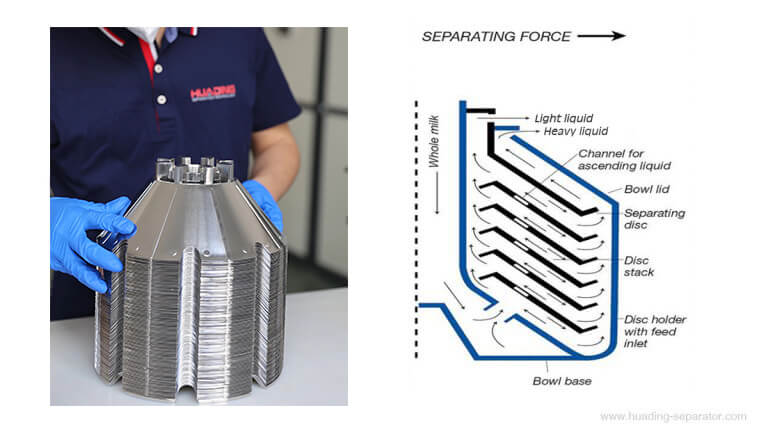

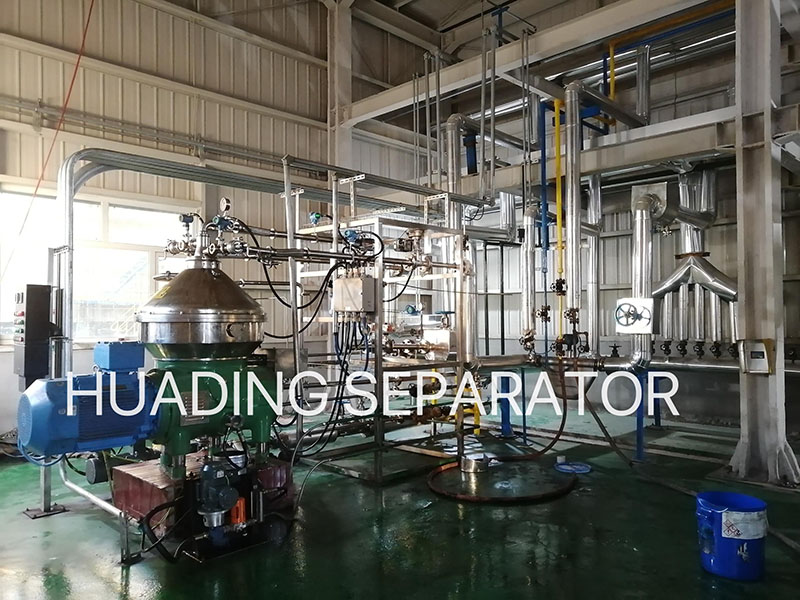

ディスク遠心分離機は主に、回転ドラム、一連の円錐ディスク、ノズルまたはバルブ、および駆動システムで構成されています。その動作原理には、ドラム内に配置された複数の円錐形のディスクが含まれており、材料は遠心力の影響を受けてディスク間の隙間を通って外側に流れます。より重い物質 (固体やより密度の高い液体など) は外側の端に向かって沈降し、より軽い物質は内側に移動して、分離が達成されます。ディスク遠心分離機は、固形分が少ない材料の処理に特に適しており、エマルジョンや懸濁液などの微細な分離が必要な用途に最適です。
2.2 技術的パラメータ
•回転速度:通常は 5,000 ~ 10,000 rpm の範囲で、速度が高いほど固形分が少ない材料の分離に適しています。
●G力:ディスク型遠心分離機の遠心力は10,000~15,000Gに達し、微粒子の分離に非常に効果的です。
●処理能力:ディスク型遠心分離機の処理能力は、装置の仕様にもよりますが、一般に1時間あたり数百リットルから数十キロリットルの範囲です。
●ディスク構造:ディスク間の隙間は通常0.5~1mmであり、高精度の固液分離が容易です。
•自動化レベル:通常、自動洗浄および汚泥排出システムが装備されており、連続運転の利便性が向上します。
3 デカンタ型遠心分離機とディスク型遠心分離機の比較
3.1 デカンタ型遠心分離機とディスク型遠心分離機の分離特性と処理能力
遠心分離機の分離能力は主に、その設計構造、回転速度、遠心力、および処理される材料の特性に依存します。分離装置を選択または改良する際には、これら 2 種類の遠心分離機の異なる分離特性を理解することが重要です。
3.1.1 デカンタ型遠心分離機の分離特性と処理能力
デカンタ型遠心分離機は、ドラムの高速回転によって発生する遠心力を利用して固体粒子をドラム壁に堆積させ、そこから沈殿した物質がスパイラルコンベアによって除去されます。これらは、固形分が高い懸濁液に特に適しており、スラッジ処理や油田掘削液の精製などの用途に一般的に使用されています。具体的な特徴は次のとおりです。
●分離精度:デカンタ型遠心分離機は、中程度の大きさの固体粒子の沈降に効果的で、密度差が大きい液体と固体の混合物を効率的に分離できます。ただし、細かい分離で高い精度が必要なアプリケーションには適さない場合があります。
•高い処理量: 連続処理をサポートする構造設計により、デカンタ遠心分離機は大量の材料を処理でき、処理能力は 1 時間あたり数百リットルから数百キロリットルに達します。
●調整性:装置の差動速度調整機構により、固体材料の特性に応じた速度制御が可能となり、高い処理効率を維持しながら分離効率を最適化します。
3.1.2 ディスク型遠心分離機の分離特性と処理能力
ディスク遠心分離機は、ドラム内に複数のディスクを配置して複数の分離層を作成し、材料中の微粒子がディスク表面に沈降しやすくします。この設計により、特に高精度の分離が必要なシナリオにおいて、低固形分液体の処理に有利になります。
●高い分離精度:ディスク型遠心分離機は、微粒子と、エマルジョンや植物油などの密度差が最小限の液体の分離に優れています。ディスクの設計により分離精度が向上し、より微細な懸濁粒子の分離が可能になります。
•処理量が少ない:デカンタ型遠心分離機と比較して、ディスク型遠心分離機は、高精度の分離が必要な処理量が少ない場合に適しています。高い G 力により強力な分離効果が得られますが、その処理能力は通常、1 時間あたり数百リットルから数十キロリットルにすぎません。
• セルフクリーニング機能:ディスク型遠心分離機は自動洗浄およびスラッジ排出システムを装備できるため、バイオ医薬品や食品加工産業など、高度な清浄度要件が求められる用途での連続運転に適しています。
3.2 操作上の注意事項
デカンタ遠心分離機とディスク遠心分離機は、操作構造や用途が異なるため、安全で効率的な操作を確保するための独自の操作要件と注意事項があります。
3.2.1 デカンタ型遠心分離機の操作上の注意事項
●起動と停止:起動前に、装置内に異物や異常がないか確認し、装置内外が清浄であることを確認することが重要です。運転中は、機器の磨耗を防ぐため、頻繁な起動と停止を避けてください。
•固体排出調整:オペレータは、固体含有量に基づいて速度差パラメータを調整し、固体排出が速すぎる、または遅すぎることによって引き起こされる理想とは異なる分離結果を防ぐ必要があります。固体粒子が大きい材料の場合は、差動速度を高く設定することをお勧めしますが、粒子が細かい材料では差動速度を低く設定する必要があります。
●運転中の監視:スパイラルコンベアや差動機構の動作を定期的にチェックし、分離効率の低下や装置の損傷につながる機械故障を防止します。
●目詰まりの防止:高粘度材料や高固形分材料を処理する場合は、スパイラルや吐出口の状態を注意深く監視し、目詰まりがあれば速やかに除去し、装置の正常な動作を維持してください。
3.2.2 ディスク型遠心分離機の操作上の注意事項
•材料管理:ディスク遠心分離機には材料の粒子サイズに関して厳しい要件があり、機器への損傷を避けるために固形分が過度に高くなってはなりません。供給材料が均一であること、および装填中に異物がシステムに入らないことを確認してください。
• ディスクギャップのメンテナンス: ディスク間のギャップは比較的小さいため、固体粒子の蓄積を防ぐための対策が必要です。固体粒子の蓄積は、装置の分離精度と効率に影響を与える可能性があります。操作前に、ディスクアセンブリのギャップが許容範囲内であることを確認してください。
•自動洗浄システム:ディスク遠心分離機には通常、自動洗浄システムが装備されており、残留物質が装置に詰まり、分離性能に影響を与えるのを防ぐために、運転中に洗浄プログラムを定期的に実行する必要があります。
•温度制御:一部の高精度分離プロセスは温度変動の影響を受けやすい。オペレーターは、分離結果に影響を与える可能性のある変動を避けるために、供給温度を監視する必要があります。一定の温度を維持することは、最終製品の品質に大きな影響を与えるため、バイオ医薬品や食品の分離用途では特に重要です。
| アイテム | デカンター遠心分離機 | ディスク遠心分離機 |
| 固体放電 | 差動速度を調整することで固体の排出を制御します。 | 吐出にはノズルを使用しているため、スムーズに動作させるために定期的な清掃が必要です。 |
| 動作モード | 連続運転に適しており、高固形分を処理します。 | 連続モードとバッチモード(セルフクリーニングタイプ)の両方に対応します。 |
| 設計の複雑さ | シンプルなデザインでメンテナンスも簡単。 | 可動部品が多い複雑な設計のため、より高度なメンテナンスが必要になります。 |
| 制御システム | VFD は、安全監視装置を備えたメイン モーターと副モーターを制御します。 | 動作シーケンスロジックを備えたPLCベースの制御システム。 |
| 補助システム | なし。 | 自動洗浄機能を使用するには、作動水システム (セルフクリーニング) が必要です。 自動固形物排出機能を使用するには、作動水システム (セルフクリーニング) が必要です。 |
| 起動とシャットダウン | 始動前に機器をチェックしてください。摩耗を軽減するために、頻繁な始動と停止を避けてください。 | 均一な材料供給を確保し、異物の侵入を防ぎます。 |
| 動作確認 | スパイラルコンベアや差動機構を定期的に点検してください。 | ディスクグループ間のギャップをチェックして、固体粒子の蓄積を防ぎます。 |
| 詰まり防止 | 高粘度材料を取り扱う際の詰まりをタイムリーに除去します。 | 残留物の蓄積を防ぐために定期的に洗浄プログラムを実行してください。 |
| 温度制御 | 温度要件が少なくなります。装備のステータスに注目してください。 | 供給温度を監視して安定性を確保し、最終製品の品質に影響を与えます。 |
3.3 メンテナンスと手入れ
遠心分離機の効率的な操作は、適切なメンテナンスと手入れにかかっています。定期的な点検と清掃により、装置の寿命を延ばし、安定した分離性能を確保できます。
3.3.1 デカンタ型遠心分離機のメンテナンスと手入れ
●潤滑システムの検査:ベアリング、スパイラルコンベア、差動機構などのデカンタ遠心分離機の主要コンポーネントは、スムーズな動作を維持し、摩耗を軽減するために定期的に潤滑する必要があります。潤滑油を定期的に交換し、潤滑システムに障害物がないか確認することをお勧めします。
•ドラムとスパイラルの洗浄:高固形分物質を処理した後、ドラムとスパイラルに大量の残留物が蓄積する可能性があるため、後続の操作での分離効率への影響を避けるために定期的な洗浄が必要です。
• シーリング装置のメンテナンス: シーリング装置は装置の通常の動作にとって非常に重要です。シールの摩耗を定期的にチェックし、漏れや汚染を防ぐために適時に交換する必要があります。
3.3.2 ディスク型遠心分離機のメンテナンスと手入れ
• ディスクの洗浄: ディスク遠心分離機のコア分離コンポーネントとして、ディスク間の隙間を詰まらせる可能性のある固体粒子の蓄積を防ぐために、ディスクを定期的に洗浄する必要があります。ディスク型遠心分離機には自動洗浄システムが装備されていますが、定期的な手動検査は依然として不可欠です。
• ノズルまたは排出ポートの検査: ディスク型遠心分離機のノズルと排出ポートは、材料を排出するための重要なチャネルであり、詰まりやすいです。スムーズな排出プロセスを確保するには、これらのコンポーネントを定期的に清掃する必要があります。
•モーターと制御システムのメンテナンス: ディスク遠心分離機の回転速度が高いため、モーターと制御システムの安定性に大きな要求が生じます。定期検査では、安定したシステム性能を確保するために、モーターの正常な動作と制御システムパラメータの精度を確認する必要があります。
• 温度センサーの校正: 厳しい温度要件がある分離プロセスでは、温度センサーの精度が非常に重要です。データの精度を確保し、分離プロセス中の温度変動を制御するには、センサーの定期的な校正とテストが不可欠です。
| メンテナンス品 | デカンター遠心分離機 | ディスク遠心分離機 |
| コアコンポーネントの洗浄 | 分離に影響を与える残留物を避けるために、ドラムとスパイラルを定期的に清掃してください。 | 目詰まりを防ぐために、ディスクを定期的に掃除してください。 自動クリーニング後は手動チェックが必要です。 |
| モーターおよび制御システムのメンテナンス | 安定した動作のために定期的にモーターのメンテナンスを行ってください。 | 高速での制御精度については頻繁な検査が必要です。 |
| 温度監視とセンサー校正 | 定期的な温度監視とセンサーの校正が必要です。 | 温度に敏感なプロセスには定期的な校正が不可欠です。 |
3.4 技術パラメータの比較
| 技術的パラメータ | デカンター遠心分離機 | ディスク遠心分離機 |
| 速度 | 2000~5000rpm | 5000~10000rpm |
| Gフォース | 1000-5000G | 10000-15000G |
| 処理能力 | 毎時数百リットルから数百キロリットル | 毎時数百リットルから数十キロリットル |
| 固形コンテンツの適合性 | 中~高コンテンツ | 低含有量 |
| 構造上の特徴 | スパイラルコンベア、ドラムデファレンシャル | 円錐ディスク構造、自動洗浄システム |
| 動作モード | 連続吐出が可能で大量生産に最適 | 間欠吐出で精密分離に最適 |
適切な遠心分離装置の選択: デカンター vs. ディスク遠心分離
遠心分離装置を選択する際、企業は材料の特性、処理能力、必要な分離精度に合わせて選択する必要があります。デカンタ型遠心分離機は、高固形分物質の連続分離に特に適しており、メンテナンスコストが低く抑えられ、重いスラッジを含む工業用流体を処理する際の重要な防御線として機能します。対照的に、ディスク遠心分離機は、高い遠心力で微粒子を効果的に除去し、混ざらない 2 つの液体を連続的に分離できることで知られており、バイオ医薬品業界や食品加工業界で広く使用されています。
